Kabelbaummaschinen: Die unsichtbare Kraft hinter der modernen Elektronik

I. Einführung

Haben Sie jemals angehalten, um das komplizierte Netzwerk von Drähten zu berücksichtigen, das Ihr Auto mit Strom versorgt, Ihren Kühlschrank läuft oder es Ihrem Smartphone ermöglicht, nahtlos zu funktionieren? Unter den eleganten Außenseite unzähliger alltäglicher Elektronik befindet sich ein komplexes, organisiertes Kabelsystem, das als Kabelbaum bekannt ist. Diese unbesungenen Helden sind entscheidend für die Übertragung von Strom, Daten und Signalen, um den sicheren und effizienten Betrieb praktisch jedes elektronische Geräts zu gewährleisten, das wir verwenden.

Aber wie werden diese aufwändigen Bündel von Drähten mit solcher Präzision und Konsistenz erzeugt? Die Antwort liegt bei der Kabelbaummaschine . Eine Kabelbaummaschine ist ein hoch entwickeltes Stück Industrieausrüstung, das den Herstellungsprozess von Kabelbäumen automatisiert und rationalisiert. Diese Maschinen spielen eine entscheidende Rolle bei der Umwandlung von Rohstoffen in die lebenswichtigen Arterien der modernen Technologie, vom Schneiden und Streifen von Drähten bis hin zu Crimping -Terminals und Anschlüssen.

In der heutigen schnelllebigen Fertigungslandschaft ist die Nachfrage nach hochwertigen, zuverlässigen und kostengünstigen Kabelbäumen immer größer. Drahtgurtautomaten stehen an der Spitze, um diese Nachfrage zu erfüllen, und bieten eine beispiellose Effizienz, Präzision und Vielseitigkeit. Dieser Artikel wird sich in die Welt der Kabelbaumautomaten befassen und ihre grundlegenden Komponenten, Betriebsmechanismen, verschiedene Anwendungen und die transformativen Vorteile für verschiedene Branchen untersuchen.

Ii. Die Grundlagen von Kabelbäumen

In seinem Kern ist ein Kabelbaum eine organisierte Baugruppe von Kabeln, Kabeln und häufig anderen Komponenten wie Anschlüssen, Klemmen und Schutzabdeckungen, die zur Übertragung elektrischer Leistung oder Signale entwickelt wurden.

A. Komponenten eines Kabelbaums

Komponente	Beschreibung
Kabel	Dies sind die Leitungen für elektrische Strom oder Daten. Sie sind in verschiedenen Typen (z. B. gestrandet, fest), Messgeräten (Dicke) und Isolationsmaterialien erhältlich, die auf der Grundlage der Spannungs-, Strom- und Umgebungsanforderungen der Anwendung ausgewählt wurden.
Anschlüsse	Geräte, die elektrische Schaltungen verbinden und eine einfache Verbindung und Trennung ermöglichen. Sie variieren stark in Form, Größe, Stiftzahl und Verriegelungsmechanismen, die auf bestimmte Schnittstellen (z. B. Automobile, Daten, Strom) zugeschnitten sind.
Terminals	Metallkomponenten, die am Ende eines Drahtes geschnallt oder gelötet wurden, so dass es an einen Stecker oder einen anderen elektrischen Punkt angeschlossen werden kann. Zu den häufigen Typen gehören Ringklemmen, Spatenklemmen und PIN -Terminals.
Bänder, Leitungen und Schutzabdeckungen	Materialien wie elektrisches Klebeband, geflochtener Ärmel, Wellblech oder Wärmeschrumpfschläuche werden verwendet, um Drähte zu bündeln, Abriebfestigkeit zu ermöglichen, vor Feuchtigkeit zu schützen und Isolierung anzubieten.

B. Warum sind Drahtgurte wesentlich?

Drahtgurte sind weit mehr als nur Bündel von Drähten; Sie sind kritisch für:

Organisation und Platzeinsparung: Sie konsolidieren zahlreiche einzelne Drähte in ein einzelnes Gerät, machen die Installationskurner, effizienter und optimieren Platz in komplexen Systemen.
Schutz vor Umweltfaktoren: Die Schutzabdeckungen schützen Drähte vor Hitze, Kälte, Abrieb, Feuchtigkeit, Chemikalien und Vibrationen, verlängern ihre Lebensdauer und die Gewährleistung der Zuverlässigkeit.
Einfache Installation und Wartung: Ein vormontiertes Kabelbaum vereinfacht den Installationsprozess, reduziert Fehler und spart Zeit. Es macht auch die Fehlerbehebung und die Wartung einfacher.
Gewährleistung der elektrischen Integrität und Sicherheit: Durch präzise Routing und Sicherung von Drähten verhindern die Kabelbäume, die Kurzschaltungen verhindern, die elektromagnetische Interferenz (EMI) verringern und eine konsistente elektrische Leistung gewährleisten, was für die Sicherheit von größter Bedeutung ist.

III. Arten von Kabelbaummaschinen

Kabelbaumautomaten sind in verschiedenen Formen ausgestattet, die jeweils auf eine bestimmte Phase des Herstellungsprozesses spezialisiert sind oder mehrere Funktionen für eine höhere Automatisierung integrieren.

A. Kategorisierung nach Funktion

Maschinenart	Beschreibung
Schneiden und Strippmaschinen	Diese sind grundlegend. Vollautomatisch: In der Lage, die Isolierung an beiden Enden eines Drahtes in einem einzigen, kontinuierlichen Betrieb präzise zu messen, zu schneiden und zu streifen. Einige fortgeschrittene Modelle können auch gleichzeitig Terminals zusammenfassen. Semiautomatische (z. B. Benchtop-Stripperinnen): Erfordernde eine manuelle Fütterung von Drähten, automatisierst den Striping -Prozess, ideal für niedrigere Volumina oder spezifische Anwendungen.

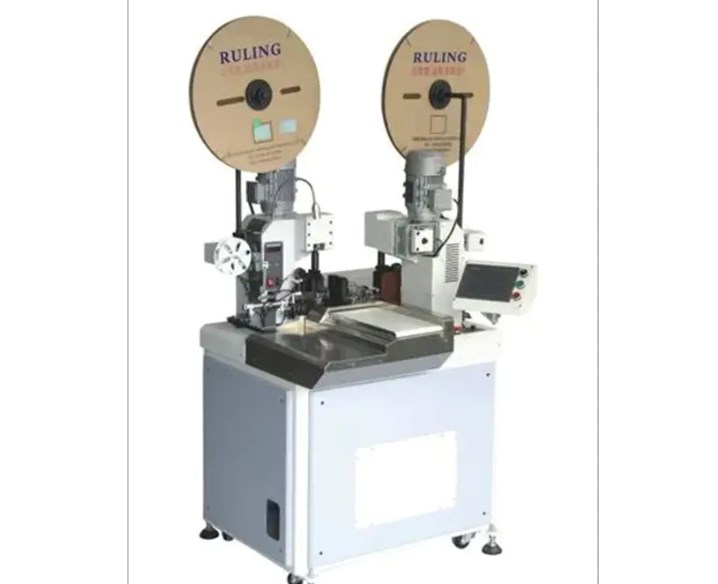

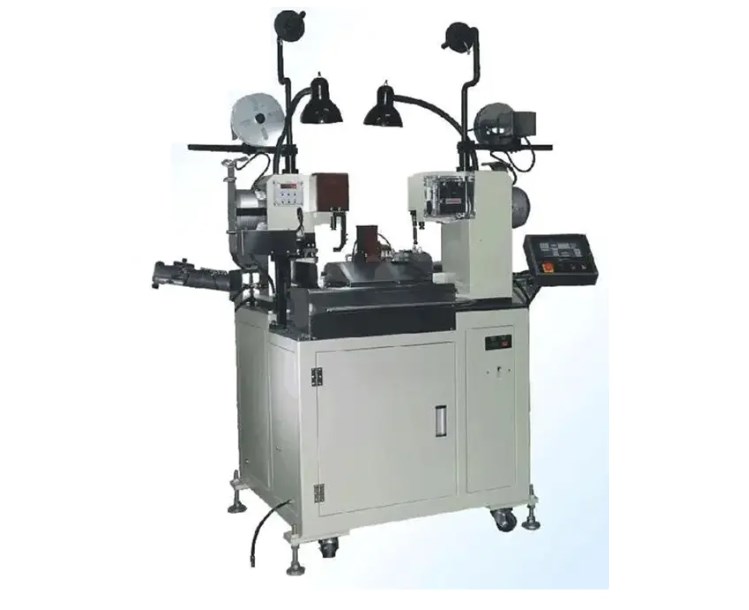

Kriminalmaschinen	Wird verwendet, um Klemmen an den gestreiften Drähten zu befestigen. Automatische Crimping -Pressen: Hochgeschwindigkeitsmaschinen, die Schüttgutschläge füttern, sie auf Drähte drehen und sich häufig in Schneid- und Strip-Einheiten integrieren. Halbautomatische Crimping-Tools: Benchtop -Maschinen, bei denen ein Bediener den Draht und das Terminal manuell setzt. Handcrimpe -Werkzeuge: Wird für sehr niedriges Volumen, Prototypen oder spezialisierte Reparaturen verwendet.
Terminalinsertionsmaschinen	Nachdem die Terminals geschnitten wurden, setzen diese Maschinen automatisch oder semi-automatisch die Crimped Terminals in die richtigen Hohlräume eines Steckergehäuses ein.
Tap- und Bündelungsmaschinen	Diese Maschinen wickeln die zusammengesetzten Drähte mit verschiedenen Bändern (z. B. PVC, Stoff, Selbstamalgamieren) oder schützen Leitungen auf, wodurch der endgültige gebündelte Kabelbaum erzeugt wird.
Testmaschinen	Wesentlich für die Qualitätskontrolle. Kontinuitätstests: Überprüfungen nach offenen Schaltungen oder Bruch in Drähten. Isolationsresistenzprüfung: Überprüft die Integrität der Drahtisolierung. Funktionstests: Simuliert den beabsichtigten Betrieb des Kabelbaums, um sicherzustellen, dass alle Verbindungen und Signale korrekt funktionieren.

B. integriert gegen eigenständige Systeme

Hersteller können zwischen eigenständigen Maschinen für bestimmte Aufgaben oder integrierte Systeme auswählen, die mehrere Funktionen (z. B. Schnittstreifen-CRIMP-Maschinen) in eine automatisierte Linie kombinieren und einen höheren Durchsatz und eine reduzierte manuelle Handhabung anbieten.

C. Spezialisierte Maschinen

Einige Maschinen sind für sehr spezifische Anwendungen ausgelegt, wie z. B. Koaxialkabel, flache Bandkabel oder extrem kleine Drähte für Mikroelektronik oder große Messdrähte für starke industrielle Anwendungen.

Iv. Schlüsselkomponenten und -technologien

Die Präzision und Effizienz von Kabelbaumautomaten beruht auf ihren hoch entwickelten internen Komponenten und integrierten Technologien.

Komponente/Technologie	Rolle
Fütterungssysteme	Diese Systeme, einschließlich Drahtrollen und Dereeler, sorgen für eine reibungslose und konsistente Versorgung mit Draht an die Maschine und verhindern Verwicklungen und Spannungsprobleme.
Einheiten messen und schneiden	Ausgestattet mit hochgenauen Sensoren und Schneidblättern messen diese Einheiten genau die gewünschte Drahtlänge und machen saubere, burrfreie Schnitte.
Klingen und Mechanismen stripten	Spezialisierte Klingen entfernen die Isolierung, ohne den Drahtleiter zu beschädigen. Für verschiedene Drahtmessgeräte und Isolationsmaterialien werden unterschiedliche Klingenentypen und Stripping -Mechanismen verwendet.
Crimplikatoren und Sterben	Dies sind Präzisionswerkzeuge, die den Terminal um den Drahtleiter bilden und eine sichere und elektrisch schallende Verbindung sicherstellen. Der richtige Würfelsatz ist für jeden Terminaltyp von entscheidender Bedeutung.
Sichtsysteme	Immer häufiger, Visionssysteme verwenden Kameras und Bildverarbeitungssoftware, um die Drahtenden, die Krimp-Qualität und die Anlage des Terminals, die Identifizierung von Defekten in Echtzeit und die Verbesserung der Qualitätskontrolle.
Software und Automatisierung	Programmierbare Logik-Controller (SPS) und benutzerfreundliche Software-Schnittstellen-Steuerungsmaschinenoperationen, die eine präzise Programmierung von Kabellängen, Strippentiefen und Crimp-Parametern ermöglichen. Dies ermöglicht schnelle Umstellung und komplexe Kabelbaumkonfigurationen.
Sicherheitsmerkmale	Moderne Maschinen enthalten zahlreiche Sicherheitsmerkmale, darunter Sicherheitsbeamte, Notstillschaltflächen und Verriegelungen, um die Betreiber während des Gebrauchs zu schützen.

V. Wie Drahtgurtautomaten funktionieren (der Herstellungsprozess)

Die Schaffung eines Kabelbaums ist ein mehrstufiges Verfahren, das größtenteils durch diese spezialisierten Maschinen automatisiert wurde.

A. Drahtverfügung und Messung

Ein Drahtrollen füttert den Draht in die Maschine. Ein präziser Encoder misst die genaue Länge, die für jedes Segment des Geschirrs erforderlich ist.

B. Drahtschnitt

Sobald die gewünschte Länge gemessen ist, schneidet eine scharfe Klinge den Draht sauber.

C. Drahtstreifen

Die Maschine entfernt dann genau eine bestimmte Isolationslänge von einem oder beiden Enden des Schnittdrahtes, wodurch der Leiter zur Beendigung freigelegt wird.

D. Terminal Crimping

Das abgestreifte Drahtende wird in einen Crimp -Applikator eingespeist, der einen Stempelsatz verwendet, um einen Terminal um den Leiter mechanisch zu verformen, wodurch eine starke elektrische und mechanische Verbindung hergestellt wird. Dies kann an einem oder beiden Enden erfolgen.

E. Versiegelungsinsertion (falls zutreffend)

Für Gurte, die Umweltschutz erfordern, können Robben automatisch oder manuell auf den Draht eingeführt werden, bevor sie krimpiert werden.

F. Anschlussbaugruppe

Crimted Drähte mit Klemmen werden dann in die entsprechenden Hohlräume eines Steckergehäuses eingeführt. Dieser Schritt kann manuell für komplexe Gurte sein oder für einfachere automatisiert werden.

G. Taping/Bündelung

Die zusammengebauten Drähte werden dann mit elektrischem Klebeband, geflochtenem Ärmel oder Wellbluschlauch zusammengefasst, um die endgültige Gurtstruktur zu bilden, die Schutz und Organisation bietet.

H. Test- und Qualitätskontrolle

Schließlich wird der abgeschlossene Kabelbaum strengen Tests (Kontinuität, Isolierung, funktional) durchgeführt, um sicherzustellen, dass er alle elektrischen und mechanischen Spezifikationen entspricht und frei von Mängel ist.

Vi. Anwendungen in Branchen

Drahtgurtautomaten sind in einer Vielzahl von Branchen unverzichtbar und untermauern die Funktionalität verschiedener Produkte.

Industrie	Anwendung von Kabelbäumen
Automobil	Die vielleicht größte Verbraucher, die Automobilindustrie, stützt sich stark auf Kabelbäume für Motormanagementsysteme, Innenbeleuchtung, Infotainment, Sicherheitsmerkmale (ABS, Airbags) und Stromverteilung im gesamten Fahrzeug.
Luft- und Raumfahrt und Verteidigung	In kritischen Anwendungen wie Avionik, Flugsteuerungssystemen und militärischen Geräten müssen Kabelbäume strenge Zuverlässigkeits- und Leistungsstandards entsprechen, die häufig in extremen Umgebungen arbeiten.
Elektronik	Von Unterhaltungselektronik wie Fernseher und Computern bis hin zu industriellen Kontrollpanels und Netzwerkgeräten liefern Kabelbäume die interne Kabelinfrastruktur.
Medizinprodukte	Präzision und Zuverlässigkeit sind in medizinischen Geräten von größter Bedeutung. Drahtgurte finden sich in diagnostischen Maschinen, chirurgischen Werkzeugen, Patientenüberwachungssystemen und mehr.
Telekommunikation	Die Gurte sind für die Verbindung von Komponenten in der Kommunikationsinfrastruktur von entscheidender Bedeutung, einschließlich Basisstationen, Rechenzentren und Netzwerkgeräten.
Haushaltsgeräte	Alltägliche Geräte wie Waschmaschinen, Kühlschränke, Öfen und Staubsauger verwenden Kabelbäume für ihre internen elektrischen Verbindungen.
Industriemaschinerie	Robotik, Fabrikautomatisierungsgeräte und schwere Maschinen hängen alle von robusten Kabelbädern für die Strom- und Steuersignalübertragung ab.

Vii. Vorteile der Verwendung von Kabelbaumautomaten

Die Einführung von Kabelbaumautomaten bietet den Herstellern erhebliche Vorteile.

Nutzen	Erläuterung
Erhöhte Produktionseffizienz und Geschwindigkeit	Die Automatisierung verringert drastisch die Zeit, die zur Herstellung von Gurten im Vergleich zu manuellen Methoden erforderlich ist, was zu einer höheren Ausgabe führt.
Verbesserte Präzision und Genauigkeit	Maschinen führen Aufgaben mit konsequenter Präzision aus und minimieren das menschliche Fehler beim Schneiden, Strippen und Crimpeln, was für die Produktqualität von entscheidender Bedeutung ist.
Verbesserte Produktqualität und Zuverlässigkeit	Konsistente Prozesse führen zu einheitlichen Gurten mit zuverlässigen elektrischen Verbindungen, reduzieren Defekte und gewährleisten eine langfristige Leistung.
Reduzierte Arbeitskosten	Die Automatisierung verringert das Vertrauen in die manuelle Arbeit für sich wiederholende Aufgaben und ermöglicht es den Humanressourcen, komplexere oder aufsichtsfähigere Rollen zugewiesen zu werden.
Minimierte Materialabfälle	Genaue Messungen und kontrollierte Prozesse reduzieren Schrottmaterial und führen zu Kosteneinsparungen.
Größere Sicherheit für Betreiber	Automatisierte Maschinen reduzieren die Notwendigkeit, dass die Betreiber scharfe Werkzeuge verarbeiten oder sich wiederholende Bewegungen ausführen und die Sicherheit am Arbeitsplatz verbessern.
Skalierbarkeit und Flexibilität bei der Produktion	Maschinen können für verschiedene Kabelbaumkonfigurationen programmiert werden, sodass sich die Hersteller schnell an sich ändernde Produktanforderungen anpassen und die Produktion nach Bedarf nach oben oder unten skalieren können.

Viii. Faktoren, die bei der Auswahl einer Kabelbaummaschine berücksichtigt werden müssen

Die Auswahl der richtigen Kabelbaummaschine ist eine strategische Entscheidung, die sich auf die Produktionseffizienz und die Produktqualität auswirkt.

Faktor	Rücksichtnahme
Produktionsvolumen und Durchsatzanforderungen	Das erwartete Volumen der benötigten Gurthüter bestimmen die von der Maschine erforderliche Automatisierung und Geschwindigkeit.
Drahttypen und Größen	Stellen Sie sicher, dass die Maschine den spezifischen Bereich der Drahtmessgeräte, Isolationsmaterialien und -typen (z. B. Einzelkern, Multi-Kern, abgeschirmt) verarbeiten kann.
Terminal- und Steckertypen	Die Maschine muss mit den spezifischen Terminals und Anschlüssen kompatibel sein, die Sie verwenden möchten, und benötigen häufig spezielle Applikatoren und Sterben.
Automatisierungsniveau gewünscht	Überlegen Sie, ob semiautomatische Maschinen für niedrigere Volumina ausreichen oder ob ein vollautomatisches, integriertes System für die Produktion mit hoher Volumen erforderlich ist.
Budget und ROI	Bewerten Sie die anfänglichen Investitionskosten gegen die langfristigen Vorteile in Bezug auf die gesteigerte Effizienz, reduzierte Arbeitskräfte und verbesserte Qualität, um die Kapitalrendite zu bestimmen.
Maschinen Fußabdruck und Platzverfügbarkeit	Bewerten Sie die physische Größe der Maschine und stellen Sie sicher, dass sie in das Layout Ihrer Fertigungsanlagen passt.
Lieferantenunterstützung, Service und Ersatzteile	Zuverlässige After-Sales-Support, leicht verfügbare Ersatzteile und technische Unterstützung sind für die Minimierung der Ausfallzeiten von entscheidender Bedeutung.
Software-Integration und Benutzerfreundlichkeit	Eine intuitive Benutzeroberfläche und Kompatibilität mit vorhandenen Fertigungsausführungssystemen (MES) kann die betriebliche Effizienz erheblich verbessern.

Ix. Wartung und Fehlerbehebung

Die ordnungsgemäße Wartung ist der Schlüssel zur Gewährleistung der Langlebigkeit und der optimalen Leistung von Kabelbaumautomaten.

Aspekt	Beschreibung
Regelmäßige Reinigung und Schmierung	Die vorbeugende Reinigung beseitigt Trümmer und Drahtpartikel, während die ordnungsgemäße Schmierung den Verschleiß an beweglichen Teilen verringert.
Ersatzblatt- und Sterbchen -Ersatz	Das Schneiden von Klingen und Crimping -Sterben abnimmt im Laufe der Zeit ab und muss regelmäßig inspiziert und ersetzt werden, um Präzision und Qualität aufrechtzuerhalten.
Kalibrierung und Einstellung	Periodische Kalibrierung stellt sicher, dass Messungen, Strippentiefen und Crimping -Kräfte genau bleiben.
Häufige Probleme und Lösungen	Die Bediener sollten geschult werden, um gemeinsame Probleme wie Drahtschlupf, inkonsistente Streifenlängen oder schlechte Crimps zu identifizieren und anzugehen, häufig durch Einstellen von Maschineneinstellungen oder das Ersetzen abgenutzter Teile.
Bedeutung der vorbeugenden Wartung	Nach einem strikten vorbeugenden Wartungsplan verringert die Wahrscheinlichkeit unerwarteter Zusammenhänge erheblich, verlängert die Lebensdauer der Maschine und sorgt für eine konsistente Ausgabe.

X. zukünftige Trends und Innovationen

Die Branche -Kabelbaummaschinenindustrie entwickelt sich ständig weiter, was von Anforderungen an größere Effizienz, Intelligenz und Nachhaltigkeit zurückzuführen ist.

Trend	Auswirkung/Beschreibung
Erhöhte Integration der Automatisierung und Robotik	Mit dem Trend zur Leuchten-Out-Herstellung werden weitere Roboter in Kabelbaumautomaten für automatisierte Belastung, Entladen und komplexe Montageaufgaben integriert.
Branche 4.0 und intelligente Fertigung	Durch die Integration in das industrielle Internet der Dinge (IIOT) können Maschinen Echtzeitdaten zu Leistung, prädiktiven Wartungsbedürfnissen und Produktionsmetriken erfassen und übertragen, wodurch intelligentere Entscheidungen ermöglicht werden.
Erweiterte Visionssysteme und KI für Qualitätskontrolle	KI-betriebene Visionssysteme werden noch anspruchsvoller und können winzige Defekte und Anomalien mit größerer Genauigkeit erkennen und die Qualitätssicherung weiter verbessern.
Miniaturisierung und Präzision für kleinere Komponenten	Wenn elektronische Geräte schrumpfen, müssen Kabelbaumautomaten immer kleinere Kabel und Anschlüsse mit noch höherem Genauigkeitsniveau verarbeiten.
Nachhaltigkeit in der Herstellung	Zukünftige Maschinen konzentrieren sich auf Energieeffizienz, reduzierte Materialabfälle und die Fähigkeit, umweltfreundlichere Draht- und Isolationsmaterialien zu verarbeiten.
Anpassung und On-Demand-Produktion	Fortschritte in der Automatisierung und Software ermöglichen schnellere Umstellungen und flexiblere Produktionslinien und unterstützen die wachsende Nachfrage nach maßgeschneiderten und on-differenzierten Kabelbädern.

Xi. Abschluss

Kabelbaumautomaten sind die stillen Arbeitspferde hinter der Funktionalität und Zuverlässigkeit unzähliger elektronischer Produkte, die unsere moderne Welt definieren. Von der komplizierten Verkabelung eines Automobils bis hin zu den heiklen Verbindungen innerhalb eines medizinischen Geräts stellen diese Maschinen sicher, dass der Strom- und Datenfluss nahtlos und sicher fließen.

Ihre kontinuierliche Entwicklung, die durch Fortschritte in der Automatisierung, KI und Konnektivität angetrieben wird, verspricht eine noch effizientere, präzise und nachhaltigere Zukunft für die Herstellung. Während die Technologie weiter voranschreitet, wird die Rolle von Kabelbaumautomaten nur an Bedeutung gewachsen und ihre Position als unverzichtbare Werkzeuge im laufenden März der Innovation festigend.
